主要技术指标：
1.贯入阻力：20KN/30KN
2.贯入深度：20米-30米
3.贯入速度：0.5-1M/MIN
4.探头截面：10cm²、15cm²
主要特点：
整机各部件重量轻，体积小搬运方便，安装方便，工作效率高，能配用不同直径的探杆和探头。

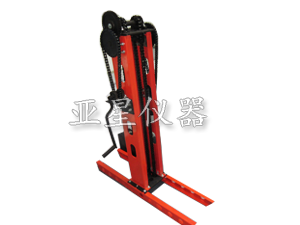

结构形式：主机（整机）、地锚、手摇式、双桥探头、单桥探头。
1、 根据地质勘探的布点要求，选取好位置，先在触探试验点两旁的地上拧两个地锚，拧前用铁锹在锚地点挖一个V型坑，坑深25-30cm,然后将地锚竖在V 型槽内以缓慢的速度拧下，拧锚时用地锚压铁套在地锚杆上，将两根加力杆分别插在地锚压铁两边，两人或多人以推磨状地锚缓慢旋转拧下，两根地锚相距约0.8m，然后将地面铲平，铺上两块木 垫板。
2、 与底架槽钢，用4 个M8 螺钉连接好后，安放在垫木板上，使两根已下好的锚位于支架两边，两根槽钢的中部，再将地锚压铁套在锚杆上，使底架槽钢与压铁相互连接，插好 地锚销钉，将4 个蝴蝶螺丝钉旋在地锚压铁的螺孔中，矩形旋入使其顶紧底架槽钢，施压时注意贯入支架_与地面垂直，若不垂直可将一边螺钉继续旋入以达到垂直的目 的，如贯入支架与地面倾斜，螺钉压紧已无法调整，可以松开螺钉，抽动一边垫板（高 的一端）使垫板下土向两边推去减少其高度，以_支架垂直地面。
3、 把带有一端电缆线的探头与已穿好探杆的电缆线相连接，用涤纶绝缘胶带纸缠封插头 处，以防进水受潮和增加插座的抗拉力。将_根探杆连接，连接时一手握着探头，一手握着每节探杆，探头不动，转动探杆，使其连接。切勿转动探头，以免电缆线断裂。
4、 将带有探头已穿好的电缆的探杆，放在触探机一侧，取出带有探头的_节探杆，将_节探杆从上面板上对峙下面板的圆孔中穿过， 使探头干在下面板的圆孔中， 对好中心， 将_节探杆和_探杆连接。
5、将经历触探测力仪放在探杆旁边，电缆线的另一端与静力触探测量仪接好。仪表的接线 盒调整，见静力触探测量仪使用说明书。仪表调整时需将探头垂直空避免阳光直射，将U 型卡块卡在探杆街头上，将山形压板放在U 型卡块的下面，使其两边槽卡主链条，重击卡主探杆，转动摇把使山形压板卡住的两根链条上的加长销由下向上运动，直至加长 销带动山形板及探杆抬起，悬空垂直地面，读取初读数。
6、 仪表调整完毕准备工作_绪，_开始工作。可由4 人操作，分工是两人专管摇把，以均匀的速度将探杆压下，一人放取探杆接头上的U 型卡块和山形板兼顾接探杆，一人记录 测量仪表读数。工作时将U 型卡块卡在探杆上，再将山形板放置在U 型卡块上，转动 摇把，使加长销压住山形板，当加长销压住山形板工作时，使探杆以每分钟0.8-1.2m的速度向下贯入。
7、 将立柱上自行划上10cm一档的标尺，观察山形板下压移动的位置，记录人员每10cm记一仪表数。
8、 当一节探杆压入底部时， 山形板与U 型卡块接近下面板（探杆向下贯入时另一节探杆可根据情况在工作中雨向下贯入的探杆连接） ，这时停止摇把转动，握摇把的手_不能 一下松开，要慢慢反方向转动直至链条变形引起的弹力消除，否则会因弹力将摇把猛然 弹回而伤人。将山形板和U 型卡块取出，放在上面接头上，重复上述过程中，是探杆不 断压入土中，直至贯入到预定触探深度阻力仪表的_，贯入即告结束。
9、 在探头贯入过程中，若因贯入阻力太大而将地锚稍稍拔起、机架上台，应停止贯入，是 机架下落，将地锚压铁上蝴蝶螺钉旋一旋，使之再次压住低价钢槽。下锚时先要根据表土的松软情况，选用合适的地锚叶片，换叶片时只需将锚杆前的锚锥头拧下，卸下叶片 换上所需叶片，将锚锥头重新拧紧。
10、为了消除因温度变化对初读数的影响，在初贯入的3-5cm内每贯入1cm须将探杆 往上稍提一下，在探头不受力的情况下，记取初读数。其操作方法是停止转动摇把将山 形压板到U 型卡块下面反转摇把，将探杆往上稍提一下，记取读数。
11、 贯入结束后即可将探杆拔起，拔起时将山形板放在U 型卡块下面，反转摇把，是探杆拔起。当拔过几根后，摇把摇起来觉得轻松时，可将摇把查到齿轮轴的轴头上，这 样拔杆速度可提高4 倍。
12、 探杆全部拔起，搬开触探机架拧出地锚，一次实验便告结束。
