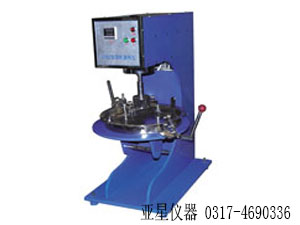

【产品名称】LM-Ⅱ型乳化沥青湿轮磨耗实验仪,又称:湿轮磨耗实验仪,简称:湿轮磨耗试验仪
【产品特点】
功能：LM-Ⅱ型乳化沥青湿轮磨耗实验仪适用于测定乳化沥青稀浆封层混合料成型后的耐磨耗性能的试验，可与负荷轮载试验一起确定乳化沥青稀浆封层混合料的_沥青含量。本仪器符合交通部“JTJ052-2000”标准中“T0752-1993”的试验规范。
【技术参数】
1、电源电压： 380V～250W
2、磨耗头质量： 2.27kg
3、时间控制器： 数显可调
4、磨耗头转速： 自转140/min 公转61/min
1、准备工作
a、 按要求的级配准备粗、细集料及填料烘干。
b、 称混合料总重800g放入拌锅拌匀，然后加入适量的水拌匀，再加入定量的乳化沥青拌和1—3分钟。
c、 将油毛毡圆片平铺在平底的搪瓷盘内，再将圆形模板放在平整的油毛毡圆片上居中。立即把拌匀的稀浆封层混合料倒入模板的圆孔中。
d、 用刮板刮平，刮掉多余的稀浆混合料。
e、 取走模板，把盛有试样的搪瓷盘放入60℃的烘箱
2
中烘至恒重，一般不少于16h。
2、试验步骤
a、试件从烘箱中取出冷却到室温，称取油毛毡圆片及试件的合计质量（ma）准确至1g。
b、把试件及油毛毡放入25℃的水槽中保温60-70min。
c、把试件及油毛毡从水槽中取出，放入盛样盘中，往盛样盘中加入25℃的水，使试件_浸入水中，水面到试件表面的深度一少于6mm。
d、 装有试件的盛样盘固定在磨耗头。
e、开动仪器，使磨头转动300±2S后停止。注：每次试验后把磨耗头上的橡胶管转动半圈，以获得一个新磨耗面（用过的面不得使用），或换上新的橡胶管。
f、降下平台将试件从盛样盘中取出，用水冲洗掉磨下的碎屑，放入60℃烘箱中烘至恒重。
g、从烘箱中取出试件，冷却到室温，然后称取试件与油毛毡的总质量（mb）。
用户如有进一步需要，本厂可供应配套仪器，精诚服务，欢迎联系。
【注意事项】
1、 仪器应用三相四线制供电装置，并有良好的接地保护。
2、 每次试验完毕，应将仪器各部擦洗干净，放在通风干燥地方。
