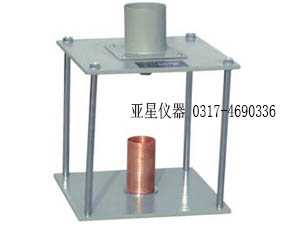

【产品名称】WX-2000型细集料棱角性测定仪,又称:细集料粗糙度测定仪,简称:细集料测定仪
【产品特点】
功能：WX-2000型细集料棱角性测定仪是根据《公路工程集料试验规程JTG E42-2005》，《T0345-2005细集料棱角性试验（流动时间法）》生产的仪器，结构简单，操作方便。是公路工程试验室及砂石料厂_之仪器。
本仪器测定_体积的细集料（机制砂、石屑、人工砂）全部通过标准漏斗所需要的流动时间，称为细集料的棱角性，以S表示。适用于评定细集料颗粒的表面构造和粗糙度，预测细集料对沥青混合料的内摩擦角和抗流动变形性能的影响。
【技术参数】
1、圆锥筒漏斗：角度60°±2°
2、漏斗口直径：12.7mm±0.3mm；100ml
3、容器：100ml±5ml
4、斗容间距：115mm±1mm
5、捣棒直径：25mm±0.5mm；
6、捣棒质量：340g±5g；
7、净重：9kg；
8、外形尺寸：310×310×335 （mm）
【试验步骤】
1、将从现场取来的细集料试样，按照_粒径的不同选择2.36mm或4.75mm的标准过筛，除去大于_粒径的部分。
2、 水洗法除去小于0.075mm的粉尘部分，取0.075～2.36㎜或0.075～4.75㎜的试样约6kg放入105℃±5℃烘箱中烘干至恒重，在室温下冷却。
3、 测定试样的表观密度ra，用分料器或四分法称取1000g±1g的试样不少于5份，按式计算每份试样所需的质量，称量准确至0.1g。
       m = 1.0 × ra / 2.70
       式中：m——每份试样的质量（kg）；
       ra ——该试样的表观相对密度，无量纲。
4、根据试验的细集料规格选择漏斗，对规格0.075mm~2.36mm的细集料选用漏出孔径为12mm的漏斗，对规格0.075mm~4.75mm的细集料选用孔径为16mm的漏斗，将漏斗与圆筒连接安装成一整体。关闭漏斗下方的开启门，在漏斗下方置接受容器。
5、将试样从圆筒中央开口处（高度与筒顶齐平）徐徐倒入漏斗，表面尽量倒平，但倒完后不得以_工具扰动或刮平试样。
6、在打开漏斗开启门的同时开动秒表。漏斗中的细集料随即从漏斗开口初流出，进入接受容器中。在细集料全部流完的同时停止秒表，读取细集料流出的时间，准确至0.1s，即为该细集料试样的流动时间。
7、一种试样需平行试验5次，以流动时间的平均值作为细集料棱角性的试验结果。
8、使用后立即擦拭干净，放于干燥处。
